方形一体式微波消毒处理设备介绍

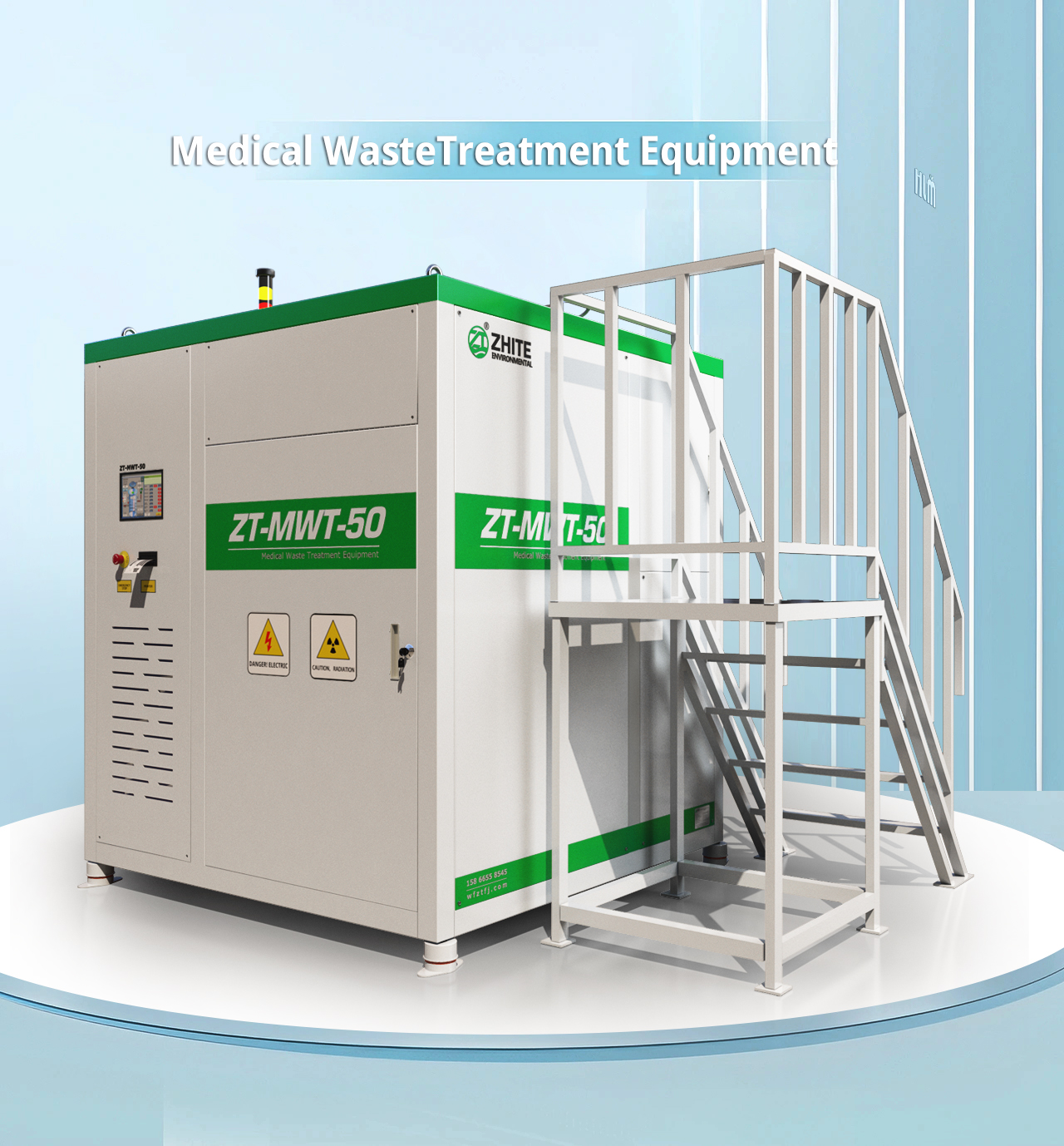

方形一体式微波消毒处理设备，是集成破碎、微波消杀、蒸汽辅助、废气净化、自动控制于一体的成套处置装备，主要面向医疗类废弃物无害化处置场景，遵循相关行业技术规范要求，依靠微波与饱和蒸汽协同作用完成物料灭活处理。整套单元采用撬装一体化方形箱体结构，将各个功能模块收纳于同一整机壳体内部，便于现场就位、安装调试与场地布置。

整机结构与布局

设备整体为方形箱体式集成架构，外部壳体采用碳钢与不锈钢组合材质，整机内部划分多个独立功能腔体，各功能单元模块化布置。主要包含密封进料门、密闭灭菌舱、密闭粉碎机构、微波处理单元、蒸汽供热单元、净水单元、废气处理单元、压缩空气单元、PLC 自动控制系统、报警监测单元以及出料暂存机构等组成部分。

进料端配置手动密封进料门，门框部位设置保温隔热层与耐高温密封组件，保障舱体密闭效果，减少热量外泄。灭菌舱腔体选用耐腐蚀不锈钢材质，适配潮湿、高温的作业工况。舱体与粉碎机构、微波激励腔之间通过高强度法兰配合高温密封垫完成连接，保障全流程密闭运行。

粉碎机构布置于灭菌舱内部，由驱动电机、传动轴、密封组件与高强度粉碎刀片构成，可将投入物料破碎至合适粒径，实现物料减容，同时增大物料受热接触面积，便于微波能量均匀渗透。

微波处理单元布置于灭菌舱外侧，通过异形激励腔与波导结构向舱内输出微波能量。设备采用 2450MHz 频段微波源，配套水冷散热结构，保障微波单元长时间稳定工作。蒸汽供热系统集成于箱体内部，由电蒸汽发生器、管路、控制阀件组成，可向灭菌舱输送饱和蒸汽，提升物料湿度，改善物料对微波能量的吸收条件。

废气处理单元集成在整机箱体内部，采用初效过滤、高效过滤、活性炭吸附搭配 UV 光解的组合工艺。设备运行过程中，舱内维持微负压状态，避免舱内气体向外扩散，处理后的废气满足对应排放标准。

整机配置触控人机交互显示屏，集成在设备操作区域，可完成参数设置、状态监控、数据记录、故障报警提示等功能。配套声光报警组件、温度传感器、微波泄漏监测器件，对设备各项运行工况进行实时采集。整机底部设置可调支撑脚，顶部预留吊装环，侧面预留叉车作业点位，方便设备搬运就位。撬装一体式结构，设备运抵现场后，仅需对接水源、电源、排水及排气管路，即可开展调试工作。

工作原理与工艺流程

设备依靠微波热效应、非热生物效应叠加饱和蒸汽的热传导作用共同完成物料灭活处理。微波热效应是物料内部极性分子在高频电磁场作用下高速摩擦振动，由物料自身内部产生热量，区别于传统由外向内传导的加热模式，实现物料整体升温；微波非热效应可以改变微生物细胞膜通透性，干扰细胞内部核酸、酶类物质结构，抑制微生物代谢繁殖。二者与高温蒸汽协同发挥作用，实现广谱灭活效果。

完整作业流程如下：物料通过密封进料门投入密闭灭菌舱，关闭舱门完成密封；粉碎机构启动，将物料破碎为小颗粒物料；破碎过程中同步向舱内通入饱和蒸汽，润湿物料；微波单元启动输出微波能量，舱内维持规定温度与处理时长，完成消杀处置。处理全过程在完全密闭舱体内完成。

消杀过程产生的废气在负压引风系统作用下进入废气处理单元，依次经过多级过滤、吸附、光解处理，去除粉尘、微生物、恶臭及挥发性组分后排出。处理完成后，物料从密闭出料机构排出至暂存箱。控制系统可自动记录处理时间、温度等关键工艺数据，支持数据查询与纸质打印留存，满足过程溯源管理的需要。

设备主要特性

全密闭作业，降低环境风险

物料破碎、加热消杀、出料全部在密闭腔体内部完成，灭菌舱运行保持微负压环境，减少粉尘、气溶胶向外扩散风险。舱门设置安全联锁逻辑，设备处于运行状态时舱门无法开启，规避误操作带来的安全隐患。废气经过成套净化单元处理后排放，减少处理过程对周边环境带来的影响。

集成撬装结构，场地适配性强

整体方形一体化撬装设计，各功能单元全部集成于箱体内部，无需现场复杂组装，设备就位后完成水电气管路对接即可投入使用。整机结构紧凑，占用场地空间有限，对安装场地仅要求硬质防渗地面，配套供水供电、排水通风条件，可适配不同规模的处置站点使用。设备设置吊装点与叉车作业位置，便于转运搬迁，适配现场临时处置或者固定站点的多种应用场景。

双模式控制系统，操作灵活

整机搭载 PLC 可编程控制系统，具备自动、手动两种操作模式。自动模式下，设置好工艺参数后，设备可自动完成进料后破碎、蒸汽供给、微波消杀、废气处理、出料整套流程；手动模式多用于设备调试、单元部件单独检修测试。

人机交互触控屏幕支持多语言切换，可完成参数修改、运行状态查看、故障信息查阅、历史数据调取。系统区分管理员与操作员权限，对参数修改权限做分级管控，便于现场人员管理使用。设备具备完整报警机制，当温度、压力、电流、微波泄漏等指标出现异常，系统会触发声光报警，同步记录报警信息，便于排查处置故障。

物料减容效果明显

密闭粉碎机构可对投入物料进行破碎处理，破碎之后物料体积得到缩减，降低后续转运处置压力。破碎后的物料颗粒均匀，也有利于蒸汽与微波充分作用于物料内部，保障消杀效果均匀稳定。

维护检修友好

模块化的单元布局，各功能单元独立划分，便于后期检修。设备各腔体设置检修点位，易损部件便于拆装更换；控制系统具备 IO 监控功能，可直观查看各元器件信号状态，辅助故障定位。说明书对净水单元、蒸汽发生器、灭菌舱、废气处理、微波单元、空压机、电气系统均给出周期性维护指引。按周期开展滤芯更换、除垢、密封件检查、螺栓紧固等工作，可保障设备长期稳定运行。

适用处理物料类型

该设备主要用于处理感染性废物、损伤性废物，以及部分不可辨识病理性废物，可处理物料包含被污染塑料耗材、玻璃耗材、受污染利器、血袋尿袋类液态生物危险废物、部分解剖病理类废弃物等。设备存在物料限制，金属大件、化纤类物品不允许投入舱内，投入物料需要符合设备规定的物料属性要求。

使用环境与运行条件

设备需要放置在专用机房内部，地面为硬质防渗混凝土地面，场地具备排水、通风、防冻相关配套条件。供电需要匹配设备总功率，配置独立供电控制箱；外接水源保证水压、流量满足设备运行需求，配套独立阀门与压力表。

设备需要由经过培训的专人进行操作，非授权人员不应进行设备操作。设备运行期间，需要定期完成滤芯更换、排污、密封件检查、仪表校验等工作。安全阀、压力表等计量器件，按照规范要求定期送检校验。

日常运行与管理要点

设备运行前需要完成整机检查，分别确认净水单元、蒸汽发生器、灭菌舱、废气处理、微波单元、压缩空气、电气与报警单元状态正常。投料时控制装载量，禁止超量投料，规避硬质异物进入破碎腔体。设备禁止空载运行，微波单元仅在舱内有物料条件下启动。

蒸汽发生器按照周期进行排污，各过滤组件按照使用频次定期清理或更换；微波发生器内部存在高压部件，非专业人员不得随意拆卸。设备运行过程中，完整记录处理批次、温度、时间等相关数据，做好台账留存。出现报警停机，需要排查故障根源，处理完成后方可再次启动设备。

应用场景

方形一体式微波消毒处理设备，可应用于医疗机构配套处置站点、区域性小型医废处置点、应急处置场景等，对符合条件的医疗类废弃物开展就地无害化处置。经过设备处理后的物料，感染性得到消除，实现废弃物减量化、无害化，为危废处置提供一种工艺路径。设备运行过程需要严格遵循属地相关管理规范，工艺参数设置、运行管理、检测验收均参照现行行业技术规范执行。
